Alimentadores Pneumáticos - Linha Herrblitz

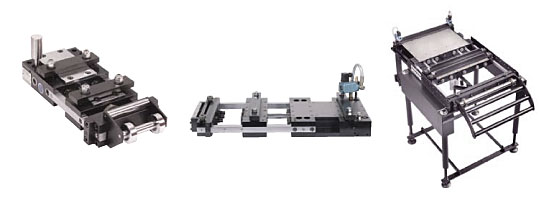

Alimentador Pneumático

Um equipamento que satisfaz plenamente suas exigências na produção:

• Rígido e robusto mas ao mesmo tempo com dimensões adequadas para que se possa montá-lo o mais próximo possível do estampo;

• Preciso (+/- 0,05mm) graças a eficientes amortecedores traseiros e dianteiros;

• Silencioso;

• Econômico no consumo de ar comprimido bem como no custo de aquisição;

• Construído para longa vida operacional com materiais nobres (camisa de latão, pistões em aço inox com cromo, etc.). Não há risco de oxidação interna do alimentador devido a presença de umidade no ar comprimido;

• Fácil de instalar (componente intercambiável entre dois ou mais estampos).



Há uma ampla gama de acessórios disponíveis:

- Controle à distância por válvula elétrica (em vez da válvula mecânica padrão)

- Pinça de molas para ferramentas que utilizam pinos para pilotagem

- Proteção para prevenção de acidentes

- Suporte para montagem na prensa

- Transportador de rolos até a entrada da chapa

- Contador de avanços múltiplos para a repetição de ciclos de alimentação

- Unidade de manutenção (filtro e regulador) para ar comprimido



Nos alimentadores TECNOPRESS Linha Herrblitz também é possível montar:

- Dispositivos guia para chapas finas e frágeis: permitem a alimentação em tração-compressão de espessura 0.05mm e o uso da largura total do alimentador

- Endireitador de 6 rolos não motorizado: esta solução de endireitamento garante bons resultados tanto em chapa como em arame com uma simplicidade máxima de utilização


Dados técnicos
Tipo Larg. máx. da chapa (mm) Curso máximo (mm) Espess. máx. da chapa (mm) Séries
A 50 50 50 1,90 Normal
A 100 50 100 1,80
A 150 50 150 1,50
A 200 50 200 1,30
A 250 50 250 1,10
B 50 75 50 1,80
B 100 75 100 1,70
B 150 75 150 1,60
B 200 75 200 1,20
B 250 75 250 1,10
C 50 100 50 1,70
C 100 100 100 1,50
C 150 100 150 1,40
C 200 100 200 1,30
C 250 100 250 1,20
BX 50 75 50 2,20 Média
BX 100 75 100 2,00
BX 150 75 150 1,80
BX 200 75 200 1,60
BX 250 75 250 1,50
CX 50 100 50 2,0
CX 100 100 100 1,80
CX 150 100 150 1,70
CX 200 100 200 1,60
CX 250 100 250 1,50
DX 50 150 50 1,60
DX 100 150 100 1,40
DX 150 150 150 1,20
DX 200 150 200 1,00
DX 250 150 250 1,00
SX 50 205 50 1,50 Média com 2 cilindros de tração
SX 100 205 100 1,30
SX 150 205 150 1,10
SX 200 205 200 1,00
SX 250 205 250 1,00
ZX 50 305 50 1,10
ZX 100 305 100 0,90
ZX 150 305 150 0,70
ZX 200 305 200 0,50
ZX 250 305 250 0,5
P1 155 100 3,8 Pesada
P2 155 200 3,5
P3 155 300 3,0
S1 205 100 3,0
S2 205 200 3,0
S3 205 300 3,0
Z1 305 100 3,0
Z2 305 200 3,0
Z3 305 300 2,5
V1 460 100 3,0 Pesada com 2 cilindros de tração
V2 460 200 2,5
V3 460 300 2,0
V4 460 400 1,8
K1 610 100 2,5
K2 610 200 2,0
K3 610 300 1,8
K4 610 400 1,5
TZ1 305 100 4,5 Extra pesada com 3 - 4 cilindros de tração
TZ2 305 200 4,0
TZ3 305 300 3,5
2TV1 460 100 3,5
2TV2 460 200 3,0
2TV3 460 300 2,5
2TV4 460 400 2,0
2TK1 610 100 3,0
2TK2 610 200 2,5
2TK3 610 300 2,0
2TK4 610 400 1,5
